電流と電磁石 フットサル・ロボ IIを組み立てよう

モーターの組み立て

1.磁石(じしゃく)の取りつけ

向きに注意して、おくまでしっかり差しこんでください。






2.エナメル線をほどき、コイルのあなに通し、6cmに切る

学校の授業の進行によって、ほどき方が変わります。

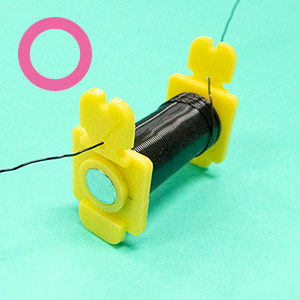

この形になるようにします。

正しい形



こっちだとNGです。失敗します。

まちがった形まちがった形



また、こちらの写真も参考にしてください。
まちがえると動かなくなります。

正しい形エナメル線がクロスすると電流が逆向きに流れ、モーターがうまく回らなくなる






3.エナメルをきれいにけずる

けずり残しの無いように、しっかりとてってい的にけずります。
けずり残しがあると、うまくモーターが動かない原因になります。

クルクルと回して見て、よくかくにんしてください。

きれいにけずった写真です。
黒いのが、けずる前のエナメル線です。

きれいにけずった写真






4.けずった線をコイルにまきつける

まきつけ方が意外と重要で、まちがえるとうまくモーターが動かない原因になります。

説明書の通りに正しくまきつけてください。

正しくタテヨコにまきつける正しくまきつけてください



<かくにん>

けずり残しがあると、やっぱりうまくモーターが動かない原因になります。
黒いところは電気を通しません。ピカピカにけずってください。

すじ状にけずり残し点々とけずり残し

ピカピカにけずる






5.モーターの組み立て

各パーツがしっかり組み合っているか、かくにんしましょう。






6.ギヤとブラシの取りつけ

ブラシは元の形からゆがむと、モーターが動かなくなる原因になります。
そっとやさしくあつかいましょう。

向きに注意して入れます。






7.グリスをつける

グリス無しでも動かなくはないのですが、まさつでブラシにあなが開くなどして、動かなくなる原因になります。

ただ、グリスはクラス用なので、生徒のみなさん一人一人には配られていないはずです。

代用品として、「ワセリン」が使用できます。けしょう品やいりょう品などによく使われているものです。
薬局やホームセンターなどで、400円くらいで買うことができます。少ししか使わないし、安い物でOKです。
お家に使いかけのものがあれば、それを使用してください。






8.モーターの取りつけ






9.配線と動作チェック

ここでモーターが正しい方向に、いきおいよく回っているかたしかめましょう。

かん電池はマンガンかん電池を使用してください。アルカリですと、まちがった配線になっていたら数十秒でヤケドするほど熱くなり、きけんです。
また、たしかめた後はマンガンかん電池を電池ボックスからぬいておいてください。電池が入ったまま、うっかりスイッチが入りっぱなしになると、電池が液もれします。
